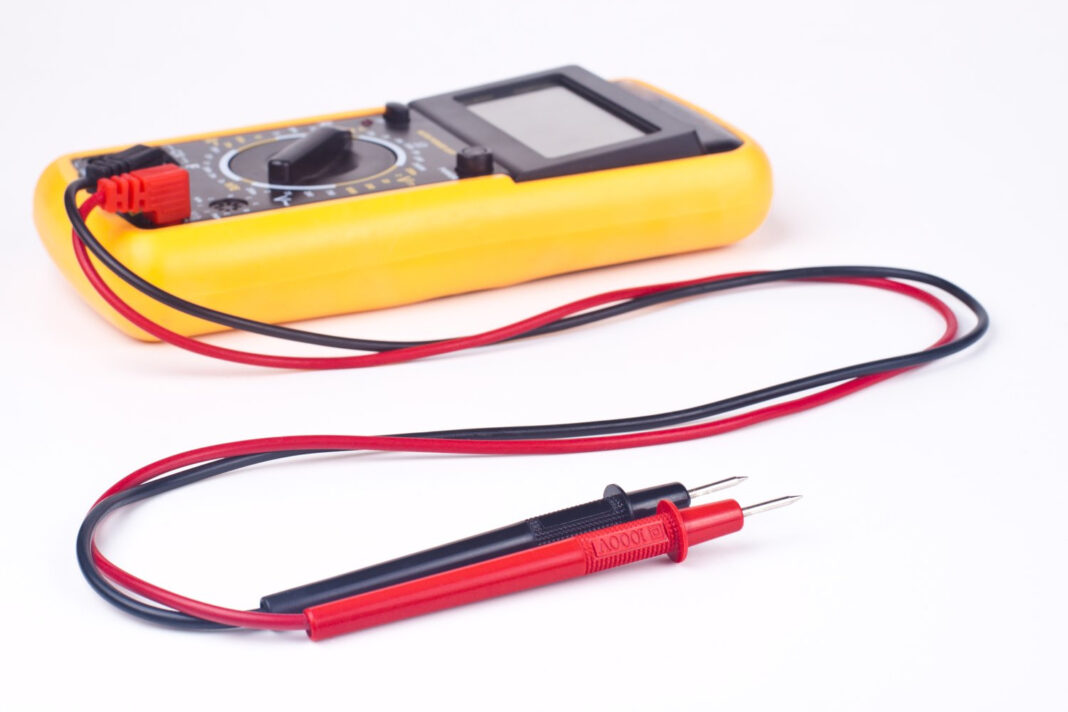

Ktoś, kto w domu sam wymienia gniazdka, podłącza lampy albo szuka przyczyny wybijającego bezpiecznika, prędzej czy później kupuje miernik. Na obudowie i przy gniazdach pomiarowych widzi wtedy oznaczenia, które niewiele mówią: CAT II 600 V, CAT III 1000 V, CAT IV 600 V. Łatwo uznać je za marketingowe ozdobniki i kierować się ceną albo liczbą funkcji na pokrętle.
Tymczasem te oznaczenia mówią coś znacznie ważniejszego niż zakres pomiarowy. Określają, w jakim miejscu instalacji przyrząd może bezpiecznie pracować i jakie przepięcie wytrzyma, zanim w ręku użytkownika dojdzie do łuku elektrycznego.
Dlaczego zwykły pomiar napięcia może być niebezpieczny?
W sieci zasilającej co jakiś czas pojawiają się krótkie przepięcia. Ich źródłem mogą być wyładowania atmosferyczne w okolicy, przełączenia w sieci energetycznej albo włączanie i wyłączanie dużych odbiorników w samym domu. Trwają ułamki sekundy, ale ich wartość może wielokrotnie przekraczać zwykłe 230 V. Jeśli w tym momencie końcówki pomiarowe dotykają przewodów, przepięcie wchodzi wprost do przyrządu.
Słabo zbudowany miernik może wtedy ulec przebiciu wewnątrz obudowy. W najgorszym przypadku powstaje łuk elektryczny między elementami przyrządu, a energia, którą dostarcza instalacja, podtrzymuje go dłużej, niż trwało samo przepięcie. Im bliżej przyłącza budynku wykonujemy pomiar, tym więcej energii może dostarczyć sieć do takiego łuku, i właśnie to opisują kategorie pomiarowe.
Co oznaczają kategorie CAT II, CAT III i CAT IV?
Kategorie pomiarowe dzielą instalację na strefy według odległości od źródła zasilania. Im wyższa kategoria, tym bliżej przyłącza i tym wyższe przepięcia, które przyrząd musi wytrzymać. Liczba woltów obok kategorii mówi o napięciu roboczym, przy którym te wymagania są spełnione. Miernik oznaczony CAT III 600 V nie jest więc gorszy od CAT II 1000 V w każdej sytuacji, tylko przeznaczony do innego miejsca.
- CAT II – gniazda wtykowe i urządzenia do nich podłączane, czyli to, co majsterkowicz mierzy najczęściej.
- CAT III – instalacja stała w budynku: rozdzielnice, przewody w ścianach, puszki, oprawy podłączone na stałe.
- CAT IV – początek instalacji: przyłącze, złącze kablowe, układ pomiarowy, linia zasilająca budynek.
Dla osoby, która mierzy tylko gniazdka i przedłużacze, wystarczy przyrząd w kategorii CAT II. Każdy, kto zagląda do puszek, do domowej rozdzielnicy czy do oprawy podłączonej na stałe, powinien mieć przyrząd przynajmniej w kategorii CAT III. Uwaga dotyczy całego zestawu: przewody pomiarowe i ich końcówki też mają kategorię, a przyrząd jest tak bezpieczny, jak jego najsłabszy element.
Jak rozpoznać, czy oznaczenie jest wiarygodne?
Samo nadrukowanie napisu CAT III na obudowie nic nie kosztuje. Wiarygodność daje potwierdzenie przez niezależne laboratorium badawcze, którego znak producent umieszcza na obudowie albo w dokumentacji. Warto też obejrzeć przyrząd od środka, choćby na zdjęciach w recenzjach: solidne bezpieczniki wysokonapięciowe w obwodzie pomiaru prądu, odstępy między ścieżkami na płytce i osłonięte gniazda wejściowe mówią więcej niż napisy na pudełku.
W rozmowach elektryków często pada nazwa Fluke, bo ten producent od lat opisuje w dokumentacji swoich przyrządów, do których kategorii pomiarowych są przeznaczone, a mierniki i przewody tej marki mają oznaczenia potwierdzone badaniami. Przy wyborze dowolnego przyrządu warto patrzeć na te same rzeczy: kategorię i napięcie przy każdym gnieździe, przewody z nasadkami ograniczającymi odsłoniętą część metalowej końcówki do kilku milimetrów, bezpieczniki o odpowiedniej zdolności wyłączania i solidną obudowę, która przeżyje upadek z drabiny.
Bezpieczne nawyki ważniejsze niż sam przyrząd
Nawet najlepszy miernik nie ochroni przed złymi nawykami. Przed pomiarem w instalacji domowej trzeba sprawdzić, czy pokrętło jest ustawione na pomiar napięcia, a nie prądu czy rezystancji. Pomiar napięcia z przewodem wpiętym w gniazdo prądowe to klasyczna przyczyna zwarcia przez przyrząd. Warto też regularnie oglądać przewody pomiarowe, bo pęknięta izolacja przy wtyku łatwo umyka uwadze.
Dobrą praktyką jest zasada jednej ręki tam, gdzie to możliwe, czyli mocowanie jednej końcówki krokodylkiem i prowadzenie drugiej jedną dłonią. Pomiarów nie wykonuje się w wilgotnych rękawiczkach ani stojąc na mokrej posadzce. Przed pracami przy przewodach obwód się wyłącza, a brak napięcia sprawdza przyrządem, który chwilę wcześniej przetestowano na znanym źródle napięcia.
Gdzie kończy się domowy zakres prac?
Pomiar napięcia w gniazdku, sprawdzenie ciągłości przewodu w przedłużaczu czy szukanie uszkodzonej żarówki w łańcuchu to rzeczy, które majsterkowicz zrobi sam. Prace w rozdzielnicy, pomiary impedancji pętli zwarcia, rezystancji izolacji czy sprawdzenie wyłącznika różnicowoprądowego należą do elektryka z uprawnieniami i specjalistycznym przyrządem. Okresowe badania instalacji, wymagane przepisami, kończą się protokołem, którego zwykły multimetr nie zastąpi.
Osoby, które chcą kupić przyrząd na lata, mogą porównać modele w hurtowniach elektrotechnicznych, takich jak oddziały Onninen, gdzie zaopatrują się też elektrycy i gdzie łatwiej dopytać o różnice między przyrządami do różnych kategorii pomiarowych.
Kategoria pomiarowa to najważniejsze oznaczenie na mierniku, choć zwykle najmniej rzuca się w oczy. Karty katalogowe mierników i przewodów pomiarowych, z opisem kategorii, sprawdzisz na www.onninen.pl
