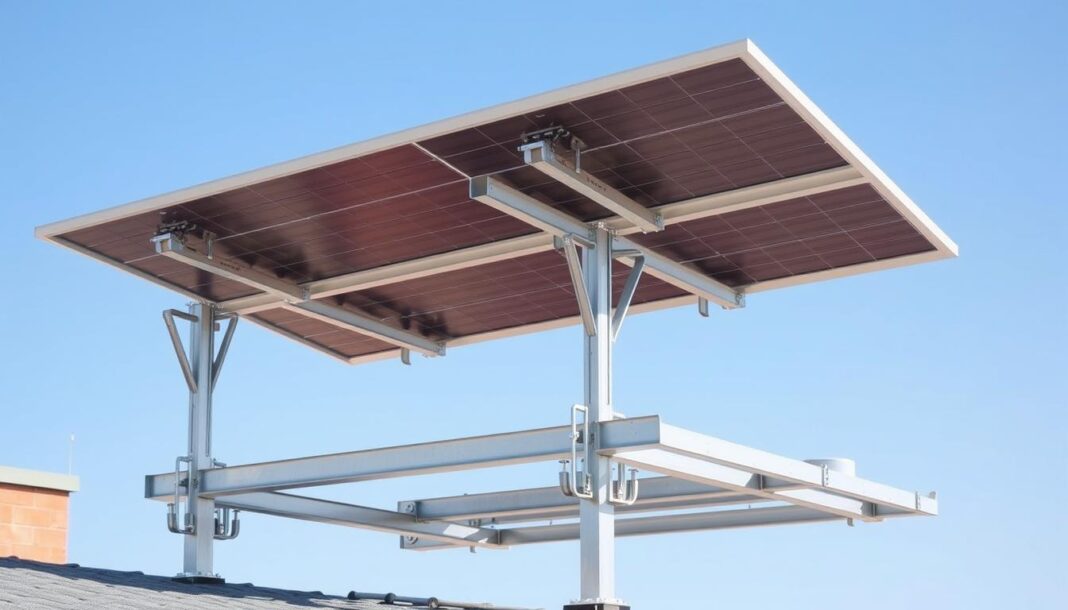

Jak zrobić stelaż pod panele fotowoltaiczne? Poradnik krok po kroku

Instalacja fotowoltaiczna to spora inwestycja, która wymaga porządnego przygotowania. A jej podstawa? Solidny stelaż pod panele fotowoltaiczne. To właśnie ta konstrukcja trzyma wszystko w ryzach, zapewnia bezpieczeństwo i wpływa na to, ile prądu wyprodukujesz. W tym przewodniku podpowiem Ci, jak wybrać albo zbudować odpowiedni stelaż, jakie materiały i narzędzia będą potrzebne, i jak to wszystko poskładać. Skupimy się na praktycznych aspektach, żebyś stworzył konstrukcję fotowoltaiczną, która posłuży Ci przez lata.

Jakie są podstawowe materiały do budowy stelaża fotowoltaicznego?

Głównie chodzi o stal i aluminium. Każdy z tych materiałów ma swoje mocne i słabe strony, które wpływają na to, jak trwała, ciężka i kosztowna będzie Twoja instalacja. Odpowiedni wybór to podstawa, jeśli chcesz, żeby konstrukcja była stabilna i nie bała się pogody.

• Stal jest super wytrzymała i trwała, więc świetnie sprawdzi się przy dużych farmach fotowoltaicznych albo tam, gdzie wieje mocno i sypie dużo śniegu. Zazwyczaj jest też tańsza od aluminium. Ale uwaga – stal trzeba chronić przed rdzą, najlepiej przez ocynk ogniowy, powłoki Magnelis albo malowanie proszkowe. Minusem jest też to, że jest cięższa, co może być problemem przy montażu na niektórych dachach.
• Aluminium jest lekkie, co jest sporym plusem, gdy montujesz na dachu i liczy się każdy kilogram obciążenia. Dodatkowo, aluminium samo w sobie jest odporne na korozję i łatwo się je obrabia, więc można z niego zrobić różne kształty stelaży. Główna wada? Jest mniej wytrzymałe na naprawdę duże obciążenia niż stal i droższe w zakupie.

Często spotkasz też konstrukcje mieszane, na przykład stalowe słupy z aluminiowymi profilami poziomymi. To sprytny sposób na połączenie zalet obu materiałów. Nieważne, co wybierzesz jako główny materiał, pamiętaj, że wszystkie śruby, nakrętki i podkładki powinny być z stali nierdzewnej. Tylko tak masz pewność, że wszystko będzie trzymać i nie zardzewieje przez lata.

Jakie narzędzia są potrzebne do montażu stelaża?

Żeby stelaż pod panele fotowoltaiczne zamontować dobrze i bezpiecznie, potrzebujesz zestawu narzędzi pomiarowych, elektronarzędzi i ręcznych. Dzięki nim praca pójdzie sprawniej i będzie po prostu poprawnie wykonana.

Podstawowy zestaw do montażu stelaża fotowoltaicznego:

• Do pomiarów:
  • Miarka stalowa – żeby dokładnie wszystko wymierzyć.
  • Poziomica (zwykła i laserowa) – kluczowa, żeby konstrukcja była równa i pod odpowiednim kątem.
  • Dalmierz lub laserowy miernik odległości – do szybkich pomiarów na większych dystansach.
  • Miernik gruntu – jeśli montujesz na ziemi, przyda się do sprawdzenia, czy podłoże jest odpowiednio nośne.
• Elektronarzędzia:
  • Wiertarko-wkrętarka (akumulatorowa) – podstawowe narzędzie do wiercenia i wkręcania, naprawdę przyspiesza robotę.
  • Młot udarowy z wiertłami do betonu – niezbędny, gdy musisz wiercić w twardych materiałach, jak beton czy cegła, na przykład przy montażu kotew.
  • Szlifierka kątowa – może się przydać, jeśli będziesz docinać profile stalowe lub aluminiowe, chociaż często używa się gotowych elementów.
• Narzędzia ręczne:
  • Zestaw kluczy płaskich i nasadowych – do montażu śrub i nakrętek.
  • Klucze dynamometryczne – bardzo ważne, żeby dokręcić śruby z odpowiednią siłą, co zapewni trwałość połączeń i zapobiegnie uszkodzeniom.
• Narzędzia specjalistyczne:
  • Szablony montażowe – pomagają dokładnie rozmieścić elementy konstrukcji.
  • Zaciskarka do złącz MC4 – potrzebna, jeśli chcesz samemu zająć się podłączeniami elektrycznymi paneli.
  • Narzędzia do prac elektrycznych – np. ściągacze izolacji, szczypce do zaciskania czy multimetr, przydatne do kontroli połączeń elektrycznych.

Używając odpowiednich narzędzi, nie tylko pracujesz efektywniej, ale przede wszystkim dbasz o bezpieczeństwo i trwałość wykonanej konstrukcji nośnej.

Jak wygląda montaż stelaża na dachu, krok po kroku?

Montaż stelaża pod panele fotowoltaiczne na dachu to proces, który wymaga staranności na każdym etapie. Trzeba pamiętać o specyfice pokrycia dachowego i oczywiście o bezpieczeństwie pracy na wysokości. Całość można podzielić na kilka kluczowych faz.

1. Ocena i przygotowanie dachu: Zanim zaczniesz, sprawdź dokładnie stan techniczny konstrukcji dachu, czyli więźby i krokwi. Musisz mieć pewność, że udźwigną ciężar paneli i stelaża. Zaplanuj też rozmieszczenie paneli, zwracając uwagę na to, czy coś nie będzie rzucać cienia – na przykład kominy czy anteny. W tym etapie wykonuje się też prace zabezpieczające, jak hydroizolacja miejsc, gdzie będą montowane elementy konstrukcji.
2. Montaż haków dachowych lub kotw: To pierwszy, fundamentalny etap mocowania stelaża do konstrukcji dachu. Jeśli masz dachówki, trzeba je tymczasowo odsunąć, żeby dostać się do krokwi i przykręcić specjalne haki lub kątowniki. Na dachach z blachy (np. trapezowej, falistej, blachodachówce) zazwyczaj używa się śrub dwugwintowych albo dedykowanych systemów haków, które wkręca się bezpośrednio w profil blachy lub w drewnianą konstrukcję pod nią.
3. Mocowanie profili lub szyn montażowych: Po zamontowaniu haków lub kotw, przykręca się do nich główne profile albo szyny – aluminiowe lub stalowe. To one tworzą szkielet, na którym będą leżeć panele fotowoltaiczne. Kluczowe jest, żeby szyny ułożyć precyzyjnie, zgodnie z projektem rozmieszczenia paneli, zachowując odpowiednie odstępy i wyrównanie.
4. Ustawienie kąta nachylenia: Na dachach o sporym nachyleniu stelaż zazwyczaj dopasowuje się do istniejącego kąta dachu, który często wynosi około 30-40 stopni – to optymalne dla naszego klimatu. Na dachach płaskich, żeby uzyskać odpowiedni kąt nachylenia i maksymalnie produkować energię słoneczną, używa się specjalnych konstrukcji wsporczych lub regulowanych kątowników.
5. Montaż i stabilizacja stelaża: Gdy szyny są już zamocowane, przechodzimy do właściwego montażu stelaża. Upewnij się, że cała konstrukcja jest sztywna, stabilna i mocno przytwierdzona. Dokładnie sprawdź wszystkie połączenia i mocowania, żeby zagwarantować bezpieczeństwo instalacji, zwłaszcza przy silnym wietrze.
6. Układanie i mocowanie paneli fotowoltaicznych: Na koniec kładziemy panele fotowoltaiczne na zamontowanych szynach. Panele są potem mocowane do szyn za pomocą specjalnych klem – końcowych na krańcach rzędów paneli i środkowych między nimi. Klemy zapewniają stabilne przytwierdzenie paneli i zapobiegają ich przesuwaniu się.

Różnice w montażu w zależności od pokrycia dachowego:

• Dachówka: Wymaga precyzyjnego zdejmowania i ponownego układania dachówek wokół miejsc mocowania haków. Może być to pracochłonne.
• Blacha (trapezowa, falista, blachodachówka): Montaż jest zazwyczaj szybszy i mniej inwazyjny, bo można bezpośrednio przykręcić elementy montażowe do profili blachy.
• Dach płaski: Specjalne systemy balastowe lub kotwiące pozwalają na montaż bez uszkadzania hydroizolacji, a panele można ustawić pod kątem.

Jak wygląda montaż stelaża na gruncie: alternatywa dla dachu?

Montaż stelaża pod panele fotowoltaiczne na gruncie to świetna opcja, gdy dach nie nadaje się do instalacji albo gdy chcesz mieć większą swobodę w rozmieszczeniu paneli. Ten typ instalacji ma swoje specyficzne cechy konstrukcyjne i wymaga innego podejścia do fundamentowania.

Najczęściej stosowane konstrukcje gruntowe:

• Konstrukcje wbijane: Polegają na wbijaniu w ziemię stalowych słupów, które stanowią podstawę dla profili montażowych. To rozwiązanie jest stosunkowo szybkie i ekonomiczne.
• Konstrukcje fundamentowane: Tutaj wykonuje się tradycyjne fundamenty, takie jak stopy betonowe czy kotwy fundamentowe, na których osadza się słupy lub wsporniki. Ta metoda zapewnia największą stabilność i jest polecana przy większych instalacjach lub w miejscach o trudniejszych warunkach gruntowych.
• Konstrukcje balastowe: To systemy, w których panele obciąża się ciężkimi balastami (najczęściej betonowymi blokami), co pozwala na montaż bez wiercenia w gruncie. Stosowane głównie na płaskich terenach lub dachach.

Kluczowe etapy montażu stelaża na gruncie:

• Analiza warunków gruntowych: Przed budową trzeba zbadać, jaka jest nośność gruntu i jaki jest jego skład, żeby dobrać odpowiednią metodę fundamentowania.
• Wyznaczenie lokalizacji i rozmieszczenia: Dokładnie zaplanuj, gdzie stanie instalacja. Zwróć uwagę na nasłonecznienie w ciągu dnia, unikaj cienia od drzew czy budynków i pamiętaj o odległościach od innych elementów krajobrazu.
• Wykonanie fundamentów/kotwienia: W zależności od wybranej metody, wbijasz słupy, betonujesz stopy fundamentowe lub montujesz kotwy. To kluczowy etap, który zapewnia stabilność całej konstrukcji.
• Montaż profili nośnych i szyn: Podobnie jak na dachu, na fundamentach lub słupach montuje się profile i szyny, które będą podstawą dla paneli.
• Ustawienie optymalnego kąta i orientacji: Na gruncie masz pełną swobodę w ustawieniu paneli na południe i pod optymalnym kątem (zazwyczaj 30-40°), co maksymalizuje pozyskiwaną energię.
• Mocowanie paneli: Panele są potem standardowo mocowane do szyn za pomocą klem.

Zalety montażu na gruncie to między innymi łatwiejszy dostęp do konserwacji, lepsza cyrkulacja powietrza pod panelami (co może zwiększyć ich wydajność) oraz większa swoboda w optymalnym ustawieniu konstrukcji. Wadą jest konieczność posiadania odpowiednio dużej i wolnej przestrzeni oraz potencjalnie wyższe koszty fundamentowania.

Jakie są wymagania dotyczące wytrzymałości i bezpieczeństwa stelaża?

Wymagania dotyczące wytrzymałości i stabilności stelaża fotowoltaicznego są absolutnie kluczowe dla bezpieczeństwa całej instalacji oraz osób i mienia w jej pobliżu. Konstrukcja ta musi sprostać szeregowi obciążeń, z którymi na co dzień się styka.

Najważniejsze aspekty wytrzymałościowe i bezpieczeństwa:

• Odporność na obciążenia atmosferyczne:
  • Obciążenie śniegiem: Konstrukcja musi być zaprojektowana tak, aby wytrzymać ciężar zalegającego śniegu. Norma IEC 61730-2 określa minimalne wymaganie wytrzymałości na obciążenie panelu i konstrukcji na poziomie 5400 Pa, co odpowiada znaczącej masie. W praktyce uwzględnia się również lokalne strefy śniegowe i ich maksymalne wartości.
  • Obciążenie wiatrem: Stelaż musi być odporny na działanie sił wiatru, zarówno tych statycznych, jak i dynamicznych, które mogą być bardzo silne, szczególnie na otwartych przestrzeniach lub dachach. Projektanci muszą uwzględniać lokalne warunki wietrzne i dane z map obciążeń wiatrem.
• Stabilność montażu: Solidne i trwałe mocowanie stelaża do podłoża (dachu lub gruntu) jest podstawą bezpieczeństwa. Niewłaściwe osadzenie lub niewystarczająca liczba punktów mocowania może prowadzić do odkształceń lub nawet uszkodzenia całej konstrukcji pod wpływem obciążeń.
• Certyfikacja i zgodność z przepisami: Wszystkie komponenty stelaża, a także cała konstrukcja, powinny spełniać obowiązujące normy i posiadać odpowiednie certyfikaty. Jest to gwarancją, że konstrukcja została przetestowana i jest bezpieczna w użytkowaniu. Przepisy prawa budowlanego również nakładają pewne wymogi na konstrukcje budowlane, do których zaliczają się stelaże fotowoltaiczne.
• Unikanie deformacji: Poprawne zaprojektowanie połączeń i rozmieszczenie elementów konstrukcyjnych zapobiega nadmiernym naprężeniom materiału i deformacjom, które mogłyby osłabić stelaż. Szczególnie ważne jest unikanie umieszczania punktów mocowania zbyt blisko końców profili.
• Zabezpieczenia przeciwpożarowe i przeciwprzeciekowe (montaż dachowy): Podczas montażu na dachu kluczowe jest zachowanie odpowiednich odległości od innych elementów budowlanych oraz zapewnienie perfekcyjnych uszczelnień w miejscach przejścia elementów montażowych przez pokrycie dachowe, aby zapobiec przeciekom.

Podsumowując, stelaż pod panele fotowoltaiczne musi być nie tylko estetyczny, ale przede wszystkim bezpieczny i wytrzymały. Spełnienie norm wytrzymałościowych i prawidłowe wykonanie montażu gwarantują długą i bezproblemową pracę całej instalacji fotowoltaicznej.

Jak osiągnąć optymalną konstrukcję i ustawienie paneli?

Optymalna konstrukcja stelaża fotowoltaicznego i właściwe ustawienie paneli to kluczowe czynniki wpływające na wydajność i żywotność całej instalacji fotowoltaicznej. Dopasowanie tych elementów pozwala maksymalnie wykorzystać potencjał pozyskiwanej energii słonecznej.

Najważniejsze aspekty to:

• Kąt nachylenia: Optymalny kąt nachylenia paneli w Polsce mieści się zazwyczaj w przedziale od 30 do 40 stopni. Pozwala to na uzyskanie największej ilości produkowanej energii w ciągu całego roku, balansując między produkcją letnią (niższy kąt) a zimową (wyższy kąt). W przypadku montażu na gruncie lub na dachach płaskich, konstrukcja stelaża często umożliwia regulację tego kąta, na przykład w zakresie od 20-40° do 25-50°, co pozwala na dostosowanie go do konkretnych potrzeb i optymalizację produkcji.
• Orientacja: Najlepszą orientacją dla paneli fotowoltaicznych w Polsce jest kierunek południowy, ponieważ zapewnia on największe nasłonecznienie przez większość dnia. W niektórych przypadkach, gdy jest to niemożliwe, rozważa się orientację południowo-wschodnią lub południowo-zachodnią, które również mogą przynieść dobre rezultaty, choć zazwyczaj z nieco niższą roczną produkcją energii.
• Unikanie zacienienia: Konstrukcja stelaża musi być zaprojektowana tak, aby panele nie były zacienione przez inne elementy, takie jak sąsiednie rzędy paneli, kominy, anteny, drzewa czy inne przeszkody. Właściwy rozstaw między panelami oraz odpowiednia wysokość konstrukcji minimalizują ryzyko zacienienia, które znacząco obniża wydajność instalacji.
• Długowieczność i konserwacja: Wybór materiałów o wysokiej odporności na korozję (np. aluminium, stal ocynkowana ogniowo z powłokami) oraz solidne wykonanie konstrukcji zapewniają jej długowieczność. Dodatkowo, projekt stelaża powinien ułatwiać dostęp do paneli w celu ich czyszczenia i regularnych inspekcji, co jest ważne dla utrzymania wysokiej wydajności i zapobiegania awariom.

Podsumowując, optymalna konstrukcja stelaża fotowoltaicznego to taka, która zapewnia stabilne mocowanie paneli pod najlepszym możliwym kątem (zwykle 30-40°), w optymalnej orientacji (na południe), z minimalnym ryzykiem zacienienia i maksymalną odpornością na czynniki zewnętrzne. Taka konstrukcja gwarantuje nie tylko bezpieczeństwo, ale także najwyższą możliwą wydajność systemu fotowoltaicznego przez wiele lat.

Podsumowanie: Twój własny stelaż pod panele fotowoltaiczne

Zbudowanie solidnego stelaża pod panele fotowoltaiczne to proces wymagający uwagi na szczegóły na każdym etapie – od wyboru materiału, przez dobór odpowiednich narzędzi, aż po precyzyjny montaż na dachu lub gruncie. Kluczowe jest również uwzględnienie wymogów wytrzymałościowych oraz dążenie do optymalnej konstrukcji i ustawienia paneli. Pamiętaj, że nawet przy samodzielnym wykonaniu, należy ściśle przestrzegać zasad bezpieczeństwa i zaleceń producentów.

Decyzja o samodzielnym wykonaniu stelaża czy zleceniu tego zadania profesjonalistom zależy od Twoich umiejętności technicznych, dostępnych narzędzi i czasu. W przypadku większych lub bardziej skomplikowanych instalacji, a także gdy bezpieczeństwo jest priorytetem, warto skorzystać z usług doświadczonej ekipy montażowej. Niska awaryjność stelaży fotowoltaicznych przy prawidłowym wykonaniu jest potwierdzona przez wiele lat praktyki, co świadczy o ich solidności jako elementów konstrukcyjnych.

Dobrze wykonany stelaż to gwarancja bezpieczeństwa całej instalacji fotowoltaicznej, jej długoletniej stabilności, a co za tym idzie – maksymalnej wydajności produkcji energii elektrycznej. Traktuj stelaż jako fundament Twojego domowego lub komercyjnego systemu PV, a jego staranne wykonanie zaprocentuje w przyszłości. Zachęcamy do dalszego zgłębiania wiedzy technicznej i konsultacji z ekspertami przed podjęciem ostatecznych decyzji projektowych.

FAQ – Najczęściej zadawane pytania o stelaże fotowoltaiczne

Czy mogę samodzielnie zrobić stelaż pod panele fotowoltaiczne?

Tak, jest to możliwe przy odpowiednich umiejętnościach technicznych, dostępie do właściwych narzędzi oraz ścisłym przestrzeganiu zasad bezpieczeństwa i norm projektowych. Należy jednak pamiętać, że błędy mogą prowadzić do poważnych konsekwencji, dlatego przy krytycznych elementach konstrukcji warto rozważyć konsultację lub wsparcie profesjonalistów.

Jaki materiał na stelaż jest najlepszy: stal czy aluminium?

Wybór materiału zależy od konkretnego zastosowania. Stal (ocynkowana lub nierdzewna) jest idealna dla dużych obciążeń, farm fotowoltaicznych i miejsc narażonych na silne warunki atmosferyczne ze względu na swoją wytrzymałość. Aluminium sprawdza się lepiej na dachach, gdzie jego lekkość jest kluczowa, a naturalna odporność na korozję zapewnia długowieczność. Często stosuje się również konstrukcje mieszane.

Jakie są minimalne wymagania wytrzymałościowe dla stelaża PV?

Konstrukcja stelaża musi być zaprojektowana tak, aby wytrzymać lokalne obciążenia wiatrem i śniegiem. Zgodnie z normą IEC 61730-2, minimalne wymaganie dla obciążenia śniegiem to 5400 Pa. Należy również uwzględnić lokalne dane dotyczące maksymalnych obciążeń atmosferycznych, a konstrukcja musi być stabilna i odporna na dynamiczne siły wiatru.

Czy kąt nachylenia paneli jest bardzo ważny?

Tak, optymalny kąt nachylenia paneli fotowoltaicznych jest kluczowy dla maksymalizacji produkcji energii elektrycznej. W Polsce zalecany kąt to zazwyczaj od 30 do 40 stopni, a prawidłowa orientacja paneli (najczęściej na południe) dodatkowo zwiększa ich efektywność w ciągu roku.

Jakie są główne przyczyny awarii stelaży fotowoltaicznych?

Główne przyczyny awarii stelaży wynikają zazwyczaj z błędów popełnionych na etapie projektowania lub montażu. Mogą to być niewłaściwy dobór materiałów (np. brak ochrony antykorozyjnej), nadmierne obciążenia konstrukcji przekraczające jej wytrzymałość, nieprawidłowe mocowanie do podłoża lub dachu, a także wady fabryczne elementów. Ogólnie jednak, przy prawidłowym wykonaniu, stelaże cechują się niską awaryjnością.
