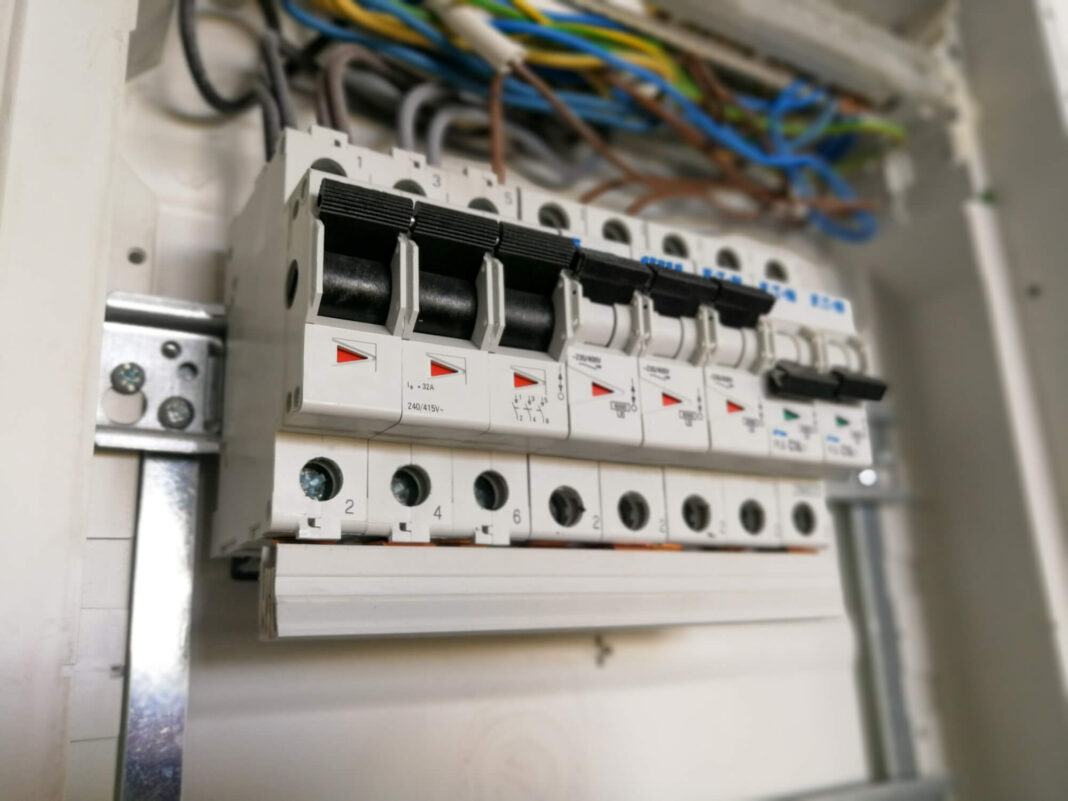

Wyobraź sobie, że cały prąd płynie przez Twoją instalację elektryczną jak przez spokojną rzekę. Wyłącznik nadprądowy jest jak zapora, która pilnuje, żeby ta rzeka nie wezbrała za bardzo. Gdy prąd zaczyna płynąć zbyt szybko i za mocno, grożąc przegrzaniem przewodów, uszkodzeniem sprzętu czy nawet pożarem, wyłącznik nadprądowy działa błyskawicznie – przerywa ten rwący nurt. W przeciwieństwie do starych bezpieczników, których po przepaleniu trzeba było wymienić, wyłącznik wystarczy po usunięciu przyczyny problemu ponownie włączyć. W tym artykule pokażę Ci, jak się do tego zabrać krok po kroku, żeby wszystko było jasne i przede wszystkim bezpieczne.
Jakie są rodzaje wyłączników nadprądowych i jak wybrać ten właściwy?
Zanim zabierzemy się za montaż, warto wiedzieć, że wyłączniki nadprądowe nie są wszystkie takie same. Dzielimy je głównie ze względu na ich budowę, moc (czyli prąd znamionowy) i to, jak szybko reagują na niebezpieczne sytuacje. Dzięki temu możemy wybrać ten idealny do konkretnego zadania w Twojej instalacji.
Klasyfikacja ze względu na budowę i moc
To nam mówi, jak duży jest wyłącznik, do czego jest zdolny i gdzie najlepiej się sprawdzi.
- Miniaturowe wyłączniki nadprądowe (MCB): To są te maluchy, które najczęściej widzisz w domowych rozdzielnicach. Zwykle mają prąd znamionowy poniżej 100 A i świetnie nadają się do ochrony obwodów oświetleniowych, gniazdek czy małego AGD.
- Wyłączniki formowane (MCCB): Te to już kawał sprzętu, używany w przemyśle i większych budynkach. Ich prąd znamionowy może sięgać nawet 2500 A! Spotkasz je w głównych rozdzielnicach, chroniące duże maszyny czy całe linie zasilające.
- Ochronniki silnikowe (MCP): Specjalna kategoria dla silników elektrycznych. Mają zazwyczaj tylko zabezpieczenie termiczne albo magnetyczne chroniące przed zwarciem.
- Wyłączniki próżniowe, powietrzne, olejowe, SF6: To już sprzęt do zadań specjalnych, pracujący przy wysokich napięciach. Ich zadaniem jest radzenie sobie z gigantycznymi prądami zwarciowymi, a różnią się sposobem, w jaki gaszą powstający przy tym łuk elektryczny.
Klasyfikacja ze względu na charakterystykę wyzwalania (krzywa czasowo-prądowa)
Tutaj chodzi o to, jak szybko wyłącznik zareaguje, gdy prąd wzrośnie ponad normę. To ważne, bo niektóre urządzenia potrzebują chwili na „rozruch” i pobierają wtedy więcej prądu.
- Typ B: Wyłączy obwód, gdy prąd będzie 3 do 5 razy wyższy od znamionowego. Najlepszy do domowych zastosowań z oświetleniem i sprzętem AGD, gdzie prądy rozruchowe są niewielkie.
- Typ C: Reaguje, gdy prąd jest 5 do 10 razy wyższy od znamionowego. Dobry wybór do urządzeń z silnikami, oświetleniem fluorescencyjnym czy transformatorami, które na starcie potrzebują więcej „pary”.
- Typ D: Wyzwala się przy prądzie 10 do 20 razy większym od znamionowego. Stosowany w przemyśle do potężnych urządzeń o ogromnych prądach rozruchowych, jak spawarki czy sprężarki.
- Typ K / Z / A: To już specjaliści. Typ K często chroni silniki, a typy Z i A są dla bardzo czułej elektroniki.
Specjalistyczne wyłączniki bezpieczeństwa
Poza ochroną przed przeciążeniem i zwarciem, są też takie, które dają nam dodatkową pewność.
- Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO): To takie combo 2 w 1 – chroni przed porażeniem prądem (jak różnicówka) i przed przeciążeniem/zwarciem (jak zwykły nadprądowy). Bardzo wygodne!
- Wyłączniki różnicowoprądowe (GFCI): Te wyłapią nawet najmniejszą różnicę w prądzie płynącym w obwodzie, która może oznaczać, że prąd „uciekł” przez człowieka. Dlatego są tak ważne w łazienkach czy kuchniach, czyli tam, gdzie jest wilgotno.
- Wyłączniki łukowe (AFCI): Wykrywają niebezpieczne łuki elektryczne, które mogą powstać w wyniku luźnych połączeń czy uszkodzonych przewodów. Przerywają obwód, zanim taki łuk zdąży coś podpalić.
Jakie narzędzia i materiały będą nam potrzebne?
Żeby wszystko poszło jak po maśle, przygotuj sobie kilka rzeczy.
Podstawowe narzędzia elektryczne
- Śrubokręty: Przyda Ci się zestaw płaskich i krzyżakowych. Jeśli masz śrubokręt dynamometryczny, to super sprawa – pozwoli Ci dokręcić śruby z idealną siłą, co jest ważne dla bezpieczeństwa.
- Narzędzia do przygotowania przewodów: Czyli ściągacze izolacji (żeby ładnie zdjąć izolację z końca kabla) i obcinaczki do kabli.
- Szczypce: Kombinerki na pewno się przydadzą, a czasem też te precyzyjne, do pracy w ciasnych miejscach.
Sprzęt do testowania i bezpieczeństwa
- Tester napięcia: Absolutny mus! Zanim zaczniesz cokolwiek robić, musisz mieć pewność, że w przewodach nie ma prądu. Tester bezdotykowy albo multimetr – wybierz, co wolisz. Po wszystkim też nim sprawdzisz, czy wszystko działa.
- Środki Ochrony Indywidualnej (PPE): Koniecznie okulary ochronne i rękawice izolacyjne. Bez tego ani rusz! Czasem przyda się też specjalna odzież.
- Opcjonalnie: Blokada wyłącznika – coś, co zapobiegnie przypadkowemu włączeniu prądu, kiedy Ty jeszcze grzebiesz w środku.
Materiały instalacyjne
- Przewody: Upewnij się, że mają odpowiednią grubość (przekrój) do obciążenia. Najczęściej używamy miedzianych.
- Złączki: Mogą być potrzebne do połączenia przewodów.
- Dławiki kablowe: Jeśli kabel ma wejść do skrzynki, dławik zapewni mu stabilne i bezpieczne mocowanie.
- Etykiety: Żebyś potem wiedział, co który wyłącznik kontroluje.
Bezpieczeństwo to podstawa! Zanim zaczniesz
Praca z prądem to nie przelewki. Trzeba podejść do tego z pełną powagą i przestrzegać kilku zasad, żeby nic złego się nie stało.
Odłącz zasilanie!
Zawsze, ale to zawsze, zanim zaczniesz cokolwiek robić, wyłącz główny wyłącznik w rozdzielnicy. Znajdź ten oznaczony jako „Główny” albo „Sieć” i przestaw go na „Wyłączony” (OFF). Ale to nie wszystko! Potem koniecznie sprawdź testerem napięcia, czy na pewno nigdzie nie ma prądu. Sprawdź wszystkie miejsca, do których będziesz sięgać. Musisz mieć 100% pewności, że jest bezpiecznie.
Załóż to, co trzeba
Zanim otworzysz rozdzielnicę, nałóż okulary ochronne i rękawice izolacyjne. To Twój podstawowy zestaw ochronny. W zależności od sytuacji, może być potrzebna też inna odzież.
Nie pracuj pod napięciem!
Powtórzmy: NIGDY nie dotykaj przewodów, jeśli jest w nich prąd. Nawet najmniejszy błąd może skończyć się tragicznie. Dlatego tak ważne jest kilkukrotne sprawdzanie, czy zasilanie jest na pewno odłączone.
Jak podłączyć wyłącznik nadprądowy krok po kroku?
Dobra, czas na konkrety. Oto, jak to zrobić:
Krok 1: Demontaż starego wyłącznika (jeśli wymieniasz)
Najpierw upewnij się, że prąd jest wyłączony. Zdejmij osłonę rozdzielnicy, odkręć przewody od starego wyłącznika, a potem delikatnie zdejmij go z szyny DIN.
Krok 2: Przygotowanie rozdzielnicy
Gdy już masz dostęp do środka, znajdź wolne miejsce na szynie DIN dla nowego wyłącznika (lub miejsce po starym). Zlokalizuj też szyny neutralną (N) i uziemienia (PE).
Krok 3: Montaż nowego wyłącznika nadprądowego
Nowy wyłącznik wpinamy na szynę DIN – najpierw zaczepiamy górną część, a potem dociskamy dolną, aż usłyszymy kliknięcie. Pamiętaj, żeby przełącznik był w pozycji „Wyłączony” (OFF) przed podłączeniem przewodów.
Krok 4: Podłączenie przewodów
- Przewód fazowy (L): Podłącz go do zacisku oznaczonego jako „LINE” lub literką L. Bardzo ważne jest, żeby śruba była dokręcona z odpowiednią siłą – sprawdź w instrukcji producenta. To zapobiegnie przegrzewaniu.
- Przewód neutralny (N): Podłącz go do szyny neutralnej (N). W przypadku zwykłych wyłączników nadprądowych, ten przewód nie przechodzi przez sam wyłącznik.
- Przewód ochronny (PE): Podłącz go do szyny uziemiającej (PE). Pamiętaj – ten przewód NIGDY nie idzie przez wyłącznik nadprądowy.
Krok 5: Montaż osłony i przywrócenie zasilania
Jak wszystko jest podłączone, załóż z powrotem osłonę rozdzielnicy. Upewnij się, że przewody są ładnie poukładane i nic ich nie przyciska. Teraz ostrożnie włącz główny zasilacz. Sprawdź, czy nowy wyłącznik działa poprawnie – włącz i wyłącz go kilka razy. Jeśli masz możliwość, przetestuj go pod niewielkim obciążeniem.
Jak wyglądają typowe konfiguracje okablowania?
Sposób podłączenia zależy od tego, czy masz wyłącznik jednobiegunowy, dwubiegunowy, czy może RCBO. Kluczowa zasada pozostaje ta sama: PE zawsze idzie bezpośrednio do szyny.
Wyłączniki jednobiegunowe (1P)
Najczęściej spotykane w domach do obwodów 230V (oświetlenie, gniazdka). Podłączasz tylko przewód fazowy (L) do wyłącznika. Przewody neutralny (N) i ochronny (PE) idą prosto do swoich szyn.
Wyłączniki dwubiegunowe (2P)
Służą do obwodów 230V (np. kuchenka), gdzie trzeba odciąć jednocześnie fazę i neutralny. Oba te przewody podłączasz do wyłącznika. PE nadal idzie prosto do szyny uziemiającej.
Okablowanie RCBO (1P+N)
Tutaj musisz podłączyć zarówno przewód fazowy (L), jak i neutralny (N) do wyłącznika RCBO. Tylko wtedy będzie on mógł poprawnie działać jako zabezpieczenie różnicowoprądowe. PE znów omija wyłącznik i idzie do szyny.
Uniwersalne zasady połączeń
Zapamiętaj te proste reguły:
- Wyłączniki łączymy szeregowo z przewodem fazowym (lub fazowymi).
- Jeden wyłącznik to zabezpieczenie jednego obwodu.
- Przewód ochronny PE nigdy nie jest podłączany do wyłącznika nadprądowego ani RCBO. Zawsze idzie prosto do szyny uziemiającej.
Najczęściej popełniane błędy i jak ich unikać
Chociaż wszystko wydaje się proste, łatwo o wpadkę. Oto kilka najczęstszych błędów:
Zły dobór wyłącznika
- Za duży: Jeśli do przewodów o małym przekroju użyjesz wyłącznika o za dużym prądzie znamionowym, przewody mogą się przegrzewać, aż w końcu zapalić. Wyłącznik po prostu nie zadziała.
- Za mały: Taki wyłącznik może się ciągle wyłączać, nawet gdy obciążenie jest normalne, ale chwilowo trochę większe (np. przy rozruchu silnika).
Luźne połączenia
To bardzo częsty problem. Luźne śruby w zaciskach powodują większą oporność, a co za tym idzie – przegrzewanie, iskrzenie i ryzyko pożaru. Pamiętaj o dokręceniu śrub z odpowiednią siłą!
PE podłączony przez wyłącznik
To fundamentalny błąd, który niweczy całą ideę ochrony. Obudowy urządzeń mogą znaleźć się pod niebezpiecznym napięciem.
Pomylenie przewodów w 2P/RCBO
Zamiana fazy z neutralnym w tych wyłącznikach może sprawić, że nie będą działać poprawnie albo spowodują przeciążenie przewodu neutralnego.
Niezgodność marek
Często najlepiej używać wyłączników tej samej firmy co rozdzielnica. Czasem różnice w konstrukcji mogą powodować problemy z montażem lub działaniem.
Podsumowanie: Pamiętaj o tych zasadach!
Jeśli chcesz mieć pewność, że Twoja instalacja jest bezpieczna, zapamiętaj te kluczowe punkty:
- Zawsze wyłączaj prąd i sprawdzaj testerem, czy na pewno go nie ma.
- Dobierz wyłącznik odpowiedni do obciążenia i przewodów.
- Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone.
- Przestrzegaj instrukcji producenta i lokalnych przepisów.
- Jeśli nie masz pewności, wezwij elektryka! Lepiej dmuchać na zimne.
FAQ – najczęściej zadawane pytania
Czy mogę sam podłączyć wyłącznik, jeśli nie jestem elektrykiem?
Absolutnie odradzam, chyba że masz odpowiednie uprawnienia i wiedzę (np. SEP). Praca z prądem w rozdzielnicy jest bardzo niebezpieczna. Ryzykujesz nie tylko swoje zdrowie, ale też sprzęt i bezpieczeństwo całego domu.
Jak wybrać dobry typ wyłącznika (B, C, D)?
To zależy od tego, co będziesz podłączać:
- Typ B: Standard do domu – gniazdka, oświetlenie.
- Typ C: Dobry do urządzeń z silnikami (pompy, wentylatory), które na starcie potrzebują więcej prądu.
- Typ D: Dla potężnych urządzeń, jak spawarki czy duże silniki przemysłowe.
Czy wyłączniki różnych firm pasują do siebie?
Choć mechanicznie mogą pasować na szynę DIN, elektrycznie nie zawsze są w pełni kompatybilne. Producenci rozdzielnic często zalecają stosowanie ich własnych wyłączników, aby zapewnić najlepszą współpracę i niezawodność. Użycie wyłącznika innej firmy może spowodować problemy lub unieważnić gwarancję.
