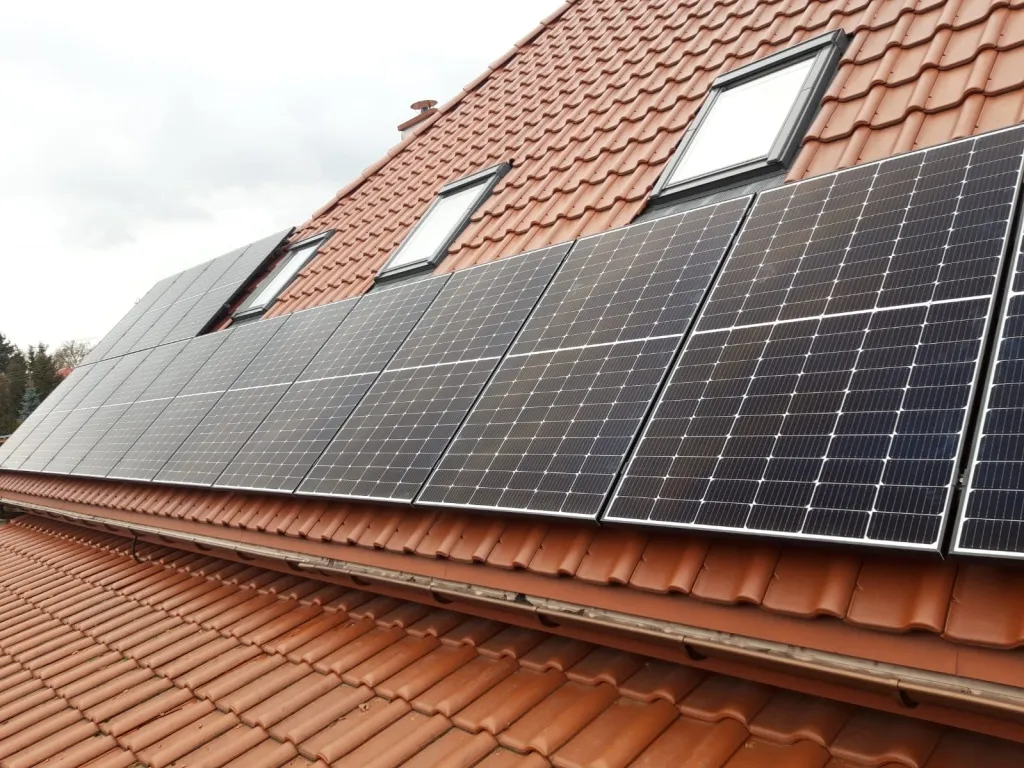

Chcesz wiedzieć, jak poprawnie połączyć panele fotowoltaiczne, żeby wszystko działało jak należy – i to przez lata? Świetnie trafiłeś, bo właśnie o tym dzisiaj pogadamy. To wcale nie takie skomplikowane, jak mogłoby się wydawać, ale wymaga pewnej wiedzy i precyzji. Odpowiednie połączenie paneli fotowoltaicznych to podstawa, jeśli zależy Ci na tym, żeby z Twojej instalacji wycisnąć maksimum energii i żeby służyła Ci bezawaryjnie. Nawet najmniejszy błąd tutaj może sprawić, że cała inwestycja nie będzie tak efektywna, jak mogłaby być, a do tego narazi Cię na niepotrzebne ryzyko. Dlatego poświęćmy chwilę, żeby zrozumieć, jak to wszystko działa.
Jak łączyć panele fotowoltaiczne, aby uzyskać optymalną wydajność i bezpieczeństwo?
Żeby wycisnąć z paneli fotowoltaicznych jak najwięcej, a przy tym mieć pewność, że wszystko jest bezpieczne, stosujemy trzy główne metody łączenia: szeregową, równoległą albo mieszaną, łączącą oba te podejścia. Podstawą jest to, żeby dobrze dobrać metodę do swojej konkretnej instalacji, użyć odpowiednich części i pamiętać o wszystkich zasadach bezpieczeństwa. Dobrze zrobione połączenie to nie tylko więcej energii słonecznej, ale też ochrona całego systemu przed różnymi awariami. Naprawdę warto to rozumieć, bo nawet drobne niedociągnięcia potrafią namieszać w działaniu i trwałości całej instalacji.
Łączenie szeregowe paneli fotowoltaicznych
W tym układzie łączymy panele jeden za drugim – plus jednego do minusa następnego. Co dzięki temu zyskujemy? Sumuje się napięcie każdego panelu, ale prąd na końcu jest taki sam, jak w tym najsłabszym ogniwie w całym łańcuchu. To dobry sposób, gdy potrzebujemy wyższego napięcia, na przykład do falowników stringowych. Jest jednak mały minus: to połączenie jest wrażliwe na zacienienie. Nawet jeśli cień padnie tylko na jeden panel, to cały szereg może stracić na wydajności. Jest to podstawowa metoda, gdy priorytetem jest wysokie napięcie.
Łączenie równoległe paneli fotowoltaicznych
Tutaj sprawa wygląda inaczej. Wszystkie plusy łączymy ze sobą, a wszystkie minusy też ze sobą. W ten sposób napięcie pozostaje na poziomie jednego panelu, ale prądy z poszczególnych paneli się sumują. Dobra wiadomość jest taka, że to połączenie lepiej radzi sobie z zacienieniem. Awaria jednego panelu albo cień na nim nie przeszkadzają tak bardzo pozostałym. Musimy jednak pamiętać o dodatkowych zabezpieczeniach, takich jak bezpieczniki, i pilnować, żeby prądy były w miarę wyrównane. Połączenie równoległe jest świetne, gdy nasłonecznienie bywa różne w ciągu dnia.
Łączenie mieszane szeregowo-równoległe paneli fotowoltaicznych
To rozwiązanie jest jak połączenie najlepszego z obu światów i najczęściej spotkasz je w większych instalacjach, zarówno domowych, jak i komercyjnych. Najpierw grupujemy panele i łączymy je szeregowo, żeby podnieść napięcie, a potem te całe szeregi łączymy ze sobą równolegle, żeby zebrać więcej prądu. Dzięki temu możemy bardzo dokładnie dopasować parametry całego systemu do falownika i wyciągnąć jak najwięcej mocy, nawet gdy pogoda się zmienia. To najbardziej elastyczne i dające największe możliwości optymalizacji rozwiązanie.
Jakie są kluczowe zasady dla optymalnej wydajności i bezpieczeństwa łączenia paneli fotowoltaicznych?
Chcąc mieć pewność, że nasza instalacja fotowoltaiczna działa świetnie i jest bezpieczna, musimy pamiętać o kilku ważnych sprawach:
- panele w jednym łańcuchu powinny mieć jak najbardziej zbliżone parametry elektryczne,
- przewody trzeba prowadzić schludnie i stosować odpowiednie zabezpieczenia,
- kluczowy jest dobór właściwego przekroju i długości przewodów,
- nie można zapomnieć o solidnym montażu mechanicznym.
To wszystko są fundamenty każdej dobrze zaprojektowanej instalacji PV.
Dobór paneli do jednego łańcucha
Naprawdę warto dbać o to, żeby panele w jednym szeregu miały jak najbardziej podobne parametry, zwłaszcza napięcie obwodu otwartego (Voc) i prąd zwarciowy (Isc). Różnice między nimi mogą sprawić, że najsłabszy panel będzie ograniczał moc całego łańcucha, co po prostu obniży produkcję energii. Dopasowanie parametrów paneli to klucz do tego, żeby cały ciąg działał sprawnie.
Prowadzenie przewodów i zabezpieczenia
Przewody prądu stałego (DC) od paneli do falownika powinny być poprowadzone tak, żeby się nie plątały – najlepiej prosto i równolegle. Używajmy sprawdzonych złączek, takich jak MC4, i pamiętajmy, żeby zabezpieczyć przewody przed warunkami atmosferycznymi i uszkodzeniami mechanicznymi. Po stronie DC instalacji musimy też mieć zabezpieczenia: ograniczniki przepięć i wyłączniki nadprądowe. To wszystko zapewnia trwałość i bezpieczeństwo systemu.
Ustalanie przekroju i długości przewodów
Przewody DC – zarówno pod względem długości, jak i grubości – muszą być dobrze dobrane. Chodzi o to, żeby straty energii podczas przesyłu z paneli do falownika były jak najmniejsze. Za cienkie przewody albo zbyt duże odległości mogą powodować spore spadki napięcia, co obniża wydajność całego systemu. Dlatego tak ważne jest precyzyjne dobranie grubości przewodów, biorąc pod uwagę prąd roboczy i odległość. Specjalne kable DC są do tego idealne.
Montaż i zabezpieczenia mechaniczne
Panele fotowoltaiczne muszą być mocno i pewnie przymocowane do dachu albo konstrukcji naziemnej. Chodzi o to, żeby nic im się nie stało, nawet przy silnym wietrze, i żeby nie uległy uszkodzeniu. Solidne śruby, klipsy i profile montażowe to podstawa, która gwarantuje integralność całej konstrukcji.
Jakie są niezbędne komponenty do bezpiecznego łączenia paneli PV?
Żeby bezpiecznie połączyć panele fotowoltaiczne, potrzebujemy kilku podstawowych elementów: przede wszystkim certyfikowanych złączek MC4, specjalnych przewodów DC o odpowiedniej grubości i izolacji, a także różnych zabezpieczeń – zarówno elektrycznych, jak i mechanicznych. Wszystkie te części tworzą system, który zapewnia prawidłowe działanie i długowieczność naszej instalacji PV.
Złącza MC4 – standard branżowy
Złączki MC4 to już taki niepisany standard w fotowoltaice. Są one kluczowe dla bezpiecznych połączeń DC. Zapewniają stabilne, wodoodporne i odporne na różne warunki połączenie między panelami, a także między nimi a falownikiem. Pamiętaj, żeby używać tylko oryginalnych złączek od sprawdzonych producentów i dedykowanych narzędzi do ich montażu. To pozwoli uniknąć łuku elektrycznego i ryzyka pożaru. Dbanie o swoje złączki MC4 to po prostu podstawa bezpieczeństwa.
Specjalistyczne przewody DC
Do łączenia paneli fotowoltaicznych używamy specjalnych przewodów prądu stałego (DC). Mają one podwójną izolację, są odporne na promieniowanie UV i wykonane z giętkich żył miedzianych. Odpowiednia grubość tych przewodów jest bardzo ważna, żeby straty energii były minimalne, a dobra izolacja zapewnia bezpieczeństwo i chroni przed uszkodzeniami. Te kable DC są stworzone do pracy w trudnych warunkach zewnętrznych.
Zabezpieczenia elektryczne i mechaniczne
Instalacja fotowoltaiczna potrzebuje też zabezpieczeń po stronie DC: bezpieczników, wyłączników nadprądowych i ograniczników przepięć. Chronią one system przed awariami, przeciążeniami czy przepięciami. Równie ważne są solidne elementy montażowe, które zapewniają stabilność konstrukcji i chronią same panele. To wszystko razem tworzy kompleksowy system bezpieczeństwa.
Jakie są najczęstsze błędy w łączeniu i montażu paneli fotowoltaicznych?
Najwięcej problemów w instalacjach fotowoltaicznych wynika z kilku powtarzających się błędów: niewłaściwe połączenia elektryczne, błędy w mocowaniu i ustawieniu paneli, ignorowanie zaleceń producenta, brak odpowiednich zabezpieczeń, a także łączenie paneli o różnych parametrach. Takie niedociągnięcia mogą prowadzić do obniżenia wydajności, uszkodzenia sprzętu, a nawet do niebezpiecznego pożaru.
Niewłaściwe połączenia elektryczne
Co konkretnie kryje się pod tym pojęciem? Używanie kabli o za małym przekroju, źle zaciśnięte złączki MC4 (co prowadzi do przegrzewania), albo pozostawianie nieużywanych złączek bez ochrony przed wilgocią i kurzem. Te błędy mogą skutkować spadkami napięcia, przegrzewaniem, a w najgorszym przypadku – pożarem.
Błędy w mocowaniu i ustawieniu paneli
Jeśli śruby mocujące panele są za luźno lub za mocno dokręcone, może to uszkodzić ramę panelu lub całą konstrukcję. Niewłaściwe ustawienie paneli – zły kąt nachylenia albo umieszczenie ich w miejscu, gdzie padają cienie – też znacząco obniża ich wydajność.
Ignorowanie instrukcji i brak zabezpieczeń
Zignorowanie zaleceń producentów paneli i komponentów oraz pominięcie kluczowych zabezpieczeń przeciwpożarowych i przeciwprzepięciowych to spore ryzyko. Może to prowadzić do awarii, utraty gwarancji, a nawet stanowić zagrożenie dla życia i mienia.
Łączenie paneli o różnych parametrach
Fundamentalnym błędem jest łączenie szeregowe paneli, które mają bardzo różne parametry elektryczne. Najsłabszy panel w takim łańcuchu po prostu będzie ograniczał prąd dla wszystkich pozostałych, co drastycznie zmniejszy produkcję energii.
Jak unikać błędów w instalacji fotowoltaicznej?
Żeby uniknąć błędów, gdy montujemy instalację fotowoltaiczną, musimy:
- używać odpowiednich materiałów i narzędzi,
- dokładnie przestrzegać zasad montażu i podłączeń,
- zadbać o optymalne ustawienie i ochronę paneli,
- w razie wątpliwości konsultować się z ekspertami.
Te proste zasady pomogą zapobiec problemom technicznym i zapewnią bezpieczeństwo.
Stosuj odpowiednie materiały i narzędzia
Zawsze sięgaj po materiały wysokiej jakości: certyfikowane panele, przewody DC odporne na UV i warunki atmosferyczne, o odpowiednim przekroju, a także oryginalne złączki MC4. Przyda Ci się też profesjonalny sprzęt do zaciskania złączek i montażu.
Przestrzegaj zasad montażu i podłączeń
Podczas montażu paneli i wykonywania połączeń elektrycznych bezwzględnie trzymaj się instrukcji producentów. Kluczowe jest zapewnienie solidnych, szczelnych połączeń elektrycznych, które minimalizują straty i zapobiegają iskrzeniu.
Zadbaj o optymalne ustawienie i ochronę
Panele powinny być zamontowane pod najlepszym możliwym kątem i skierowane tak, żeby złapać jak najwięcej słońca, jednocześnie unikając cieni rzucanych przez drzewa czy budynki. Przewody DC poprowadź tak, żeby chronić je przed uszkodzeniami i warunkami atmosferycznymi.
Konsultuj się z ekspertami
Jeśli masz jakiekolwiek wątpliwości, albo planujesz większą instalację, zawsze warto pogadać z fachowcami. Eksperci fotowoltaiki mają wiedzę i doświadczenie, które pomogą Ci uniknąć kosztownych błędów i zapewnić optymalne działanie systemu.
Podsumowanie: Klucz do efektywności i bezpieczeństwa
Podsumowując, skuteczne i bezpieczne łączenie paneli fotowoltaicznych to przede wszystkim zrozumienie podstawowych metod: szeregowej, równoległej i mieszanej – oraz wiedza, kiedy którą zastosować. Kluczem do maksymalizacji produkcji energii i bezpieczeństwa systemu jest stosowanie wysokiej jakości komponentów, takich jak złącza MC4 i specjalistyczne przewody DC, a także unikanie powszechnych błędów montażowych i elektrycznych. Dobrze zaprojektowana i wykonana instalacja to gwarancja długoterminowej efektywności i spokoju ducha.
FAQ (Najczęściej zadawane pytania)
Jak wybrać między połączeniem szeregowym a równoległym dla domowego systemu fotowoltaicznego?
Dla domowych systemów fotowoltaicznych zazwyczaj lepsze jest połączenie szeregowe (stringowe), które daje wyższe napięcie, pasujące do większości falowników stringowych. Ale jeśli masz problemy z zacienieniem albo specyficzne wymagania falownika, warto pomyśleć o połączeniu równoległym lub mieszanym.
Czy można łączyć panele od różnych producentów?
Generalnie odradza się łączenie paneli o bardzo różnych parametrach elektrycznych, zwłaszcza w szeregu, bo to może znacznie obniżyć wydajność całego systemu. Jeśli już musisz to zrobić, upewnij się, że panele są w oddzielnych stringach albo zastosuj optymalizatory mocy lub mikrofalowniki.
Jakie są największe ryzyka związane z nieprawidłowymi połączeniami paneli fotowoltaicznych?
Najpoważniejsze ryzyka to: spore obniżenie produkcji energii, uszkodzenie sprzętu (falowników, paneli), ryzyko pożaru z powodu przegrzewania lub zwarć, a także potencjalne niebezpieczeństwo porażenia prądem lub groźnego łuku elektrycznego.
Czy złącza MC4 są naprawdę konieczne?
Tak, złącza MC4 to standard w fotowoltaice i są absolutnie niezbędne w systemach PV DC. Zapewniają bezpieczne, niezawodne, wodoodporne i trwałe połączenie, co jest kluczowe dla zapobiegania awariom, takim jak zwarcia czy pożary, oraz dla ogólnego bezpieczeństwa instalacji.
Jaka jest rola eksperta fotowoltaiki w łączeniu paneli?
Eksperci fotowoltaiki pomogą Ci wybrać najlepszą metodę łączenia paneli, uwzględniając specyfikę Twojego systemu, jego wielkość, lokalizację, stopień zacienienia, jaki falownik wybierzesz i jakie są przepisy. Dzięki ich wiedzy możesz mieć pewność, że instalacja będzie bezpieczna i maksymalnie wydajna.
