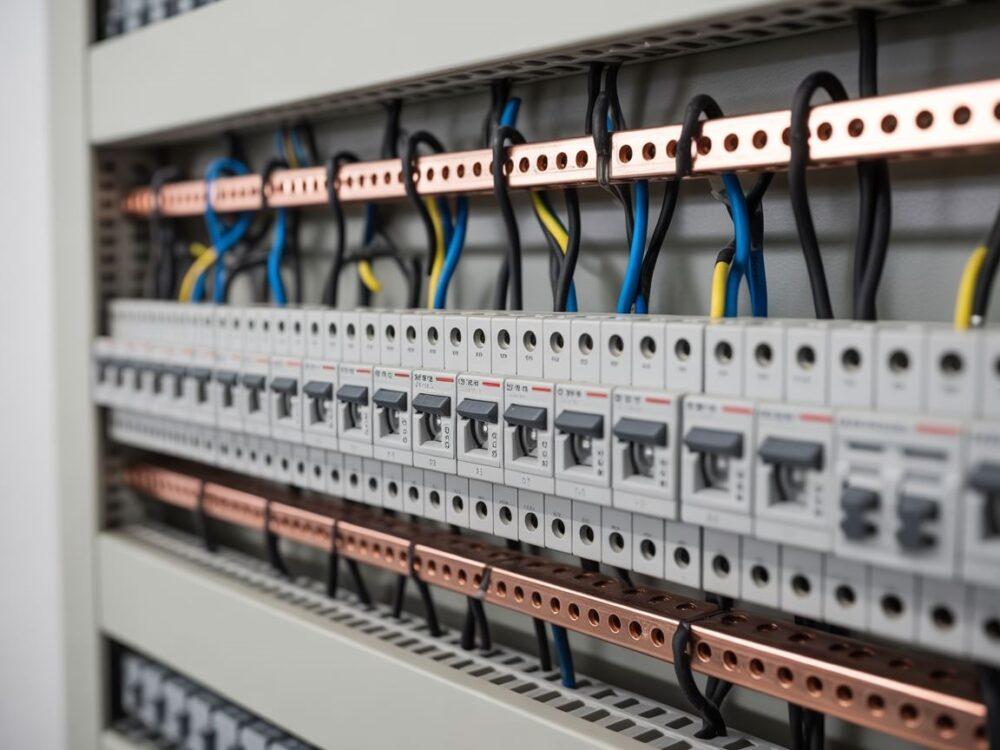

Jaki przewód na mostki w rozdzielnicy? Rozłóżmy to na czynniki pierwsze

Rozdzielnice elektryczne to serce każdej instalacji, a sposób, w jaki są okablowane, ma ogromne znaczenie dla bezpieczeństwa i sprawnego działania. W tym całym zamieszaniu, mostki – czyli łączniki między poszczególnymi komponentami – odgrywają naprawdę ważną rolę. To dlatego tak istotne jest, żeby dobrze wiedzieć, jaki przewód na mostki w rozdzielnicy wybrać. Od tego zależy, czy Twój system będzie działał bez zarzutu. W tym poradniku przejrzymy wszystko, co musisz wiedzieć o doborze takich przewodów: od materiału, przez typ, aż po praktyczne wskazówki. Chcę, żeby Twoja instalacja była nie tylko bezpieczna, ale też po prostu działała, jak należy.

Mostki w instalacji elektrycznej – ich rola jest nie do przecenienia

Pomyśl o mostkach w rozdzielnicy jak o krwiobiegu instalacji elektrycznej. Bez nich prąd po prostu nie popłynie tam, gdzie powinien. Łączą one wszystko, co ważne: szyny zbiorcze, zabezpieczenia, wyłączniki, przewody neutralne. Dzięki nim obciążenie rozkłada się równomiernie, a Ty masz stabilny system. Co więcej, dobrze dobrane mostki chronią przed przeciążeniami i zwiększają bezpieczeństwo. Ułatwiają też późniejsze prace – modernizację czy serwisowanie stają się prostsze, bo nie trzeba kombinować na każdym kroku.

Kiedy mostki są wykonane jak należy, energia płynie prosto z szyn do zabezpieczeń, tworząc spójną całość. Pozwalają też prawidłowo połączyć przewody neutralne, co jest super ważne dla działania zabezpieczeń różnicowoprądowych. A w przemyśle, gdzie obciążenia są spore, mostki muszą być dopasowane do mocy urządzeń. Dlatego właśnie tak ważne jest, żeby wybrać odpowiedni przewód, o właściwym przekroju. Musi to być zgodne z normami i dobrymi praktykami. Tylko pamiętaj – mostki w rozdzielnicach to nie to samo co te prostownicze w elektronice, które zmieniają prąd zmienny na stały. To zupełnie inna bajka.

Jaki przewód na mostki w rozdzielnicy? Materiał i typ – to podstawa

Jeśli chodzi o mostki w rozdzielnicy, najlepszym wyborem są elastyczne przewody miedziane, takie z wieloma cienkimi drucikami w środku. Dlaczego miedź? Bo świetnie przewodzi prąd i nie rdzewieje tak łatwo, co jest ważne, jeśli ma to działać przez lata. A elastyczność? Ona sprawia, że montaż jest o wiele prostszy – łatwiej je dogiąć i podłączyć do zacisków.

Szczególnie polecam przewody typu LgY. Są naprawdę giętkie. Są też gotowe mostki, na przykład z serii H07V-K, które robią solidne firmy jak Hager. To jednożyłowe przewody miedziane z izolacją z PVC. Są odporniejsze na wysokie temperatury i łatwiejsze w obróbce. Zdecydowanie lepsze od zwykłych drutów, bo mniej się psują przy instalacji i są trwalsze. Takie elastyczne, miedziane przewody to dzisiaj standard.

• Miedź przede wszystkim: Wybieraj miedź, bo dobrze przewodzi prąd i jest odporna na korozję.
• Linka, nie drut: Elastyczne przewody ułatwiają montaż i dopasowanie.
• Typ LgY lub H07V-K: To popularne oznaczenia takich przewodów instalacyjnych.

Dobór przekroju przewodu na mostki – tu nie można sobie odpuścić

Najważniejsze przy wyborze przewodu na mostek to dopasowanie jego przekroju do prądu, który będzie przez niego płynął. W domowych rozdzielnicach zazwyczaj wystarczają przewody od 6 do 10 mm². To zapewnia bezpieczne zasilanie większości urządzeń. Chociaż przepisy dopuszczają 1,5 mm², w praktyce dla bezpieczeństwa w domowych rozdzielnicach lepiej wziąć minimum 6 mm² do standardowych obwodów, a do zabezpieczeń przepięciowych nawet 10 mm². W zakładach pracy, gdzie prądy są większe, potrzebne są grubsze przewody, czasem nawet 95 mm².

Dobra zasada mówi, żeby brać przewód o jeden stopień większy niż ten, który zasila dane urządzenie. Dzięki temu będzie się lepiej odprowadzać ciepło. Na przykład, do zabezpieczenia 63A często stosuje się mostki 10 mm², nawet jeśli teoretycznie można by użyć cieńszego. Pamiętaj, że dobry przekrój to podstawa, żeby instalacja działała długo i bezproblemowo.

• Domowe rozdzielnice: celuj w 6-10 mm².
• Obciążenie około 100A: przewód minimum 25 mm².
• Zasada „o stopień wyżej”: lepsze odprowadzanie ciepła to podstawa.

Coś innego niż zwykłe mostki? Jasne!

Oprócz tradycyjnych przewodów linkowych, mamy też nowsze rozwiązania. Coraz popularniejsze są bloki rozdzielcze i szyny miedziane. Są super, zwłaszcza tam, gdzie obciążenia są duże, a przewody grube. Tradycyjne mostki mogłyby być mniej wygodne. Bloki i szyny dają solidne i schludne połączenia, ułatwiając porządek w rozdzielnicy.

Są też złączki listwowe, które pozwalają mostkować bezpośrednio na terminalach urządzeń. To świetny sposób na zmniejszenie liczby przewodów w środku i uproszczenie całej instalacji. Korzystając z tych nowszych rozwiązań, można zaoszczędzić czas montażu, poprawić organizację przewodów i zwiększyć niezawodność, szczególnie w rozdzielnicach przemysłowych.

Montaż mostków krok po kroku i co może pójść nie tak

To, jak zamontujesz mostki, jest równie ważne, jak ich wybór. Pamiętaj o kolejności podłączania: najpierw przewód ochronny (PE), potem fazowe (L1, L2, L3), a na końcu neutralny (N). Dzięki temu unikniesz zwarcia. Ważne, żeby zostawić trochę luzu na przewodach – jak się wszystko nagrzeje, materiały trochę się rozszerzają. Przewód ochronny powinien być najdłuższy, bo to on jako pierwszy powinien być podłączony i ostatni odłączony, gdybyś musiał coś demontować.

Uważaj na bałagan w przewodach – utrudnia serwisowanie i zwiększa ryzyko uszkodzeń. Zbyt cienkie mostki mogą się przegrzewać, co jest częstą przyczyną awarii, a nawet pożarów. Brak wentylacji w rozdzielnicy też dokłada się do problemu z temperaturą. Używaj specjalnych kanałów kablowych i wyraźnie oznaczaj przewody. To ułatwi wszystko w przyszłości. Pamiętaj też o regularnym sprawdzaniu połączeń – to podstawa bezpieczeństwa.

• Kolejność podłączania: PE -> L -> N. Zapamiętaj to.
• Zapas długości: PE najdłuższy, N i L krótsze.
• Zero chaosu: Kanały kablowe i dobre oznaczenia to podstawa.

Krótko i na temat: Jak wybrać dobry przewód na mostki?

Wybór odpowiedniego przewodu na mostki to kluczowa sprawa, która wpływa na bezpieczeństwo i działanie całej instalacji. Elastyczne przewody miedziane, jak LgY, z odpowiednim przekrojem – często o jeden stopień większym niż w przewodach zasilających – to pewny wybór. Pamiętaj o kolejności montażu i zostaw trochę luzu na przewody. Zastanów się też nad nowymi rozwiązaniami, jak bloki rozdzielcze czy szyny miedziane, zwłaszcza przy większych obciążeniach. Zawsze upewnij się, że wszystko jest zgodne z przepisami i dobrymi praktykami. Jeśli masz jakiekolwiek wątpliwości, najlepiej skonsultuj się z elektrykiem. Bezpieczeństwo przede wszystkim!

Najczęściej zadawane pytania

Po co w ogóle są te mostki w rozdzielnicy?

Chodzi o to, żeby połączyć różne elementy, takie jak szyny, zabezpieczenia czy wyłączniki. Dzięki nim prąd płynie tam, gdzie trzeba, obciążenie jest równomiernie rozłożone, a Ty masz pewność, że nic się nie przegrzeje. Ułatwiają też późniejsze prace.

Z czego najlepiej zrobić mostki?

Najlepsze są elastyczne, miedziane przewody linkowe (np. typu LgY lub H07V-K). Miedź świetnie przewodzi prąd i jest trwała, a elastyczność ułatwia montaż.

Jaki jest minimalny przekrój przewodu na mostki w domu?

W domowych instalacjach zazwyczaj stosujemy 6-10 mm². Chociaż przepisy mówią o 1,5 mm², w praktyce lepiej wziąć minimum 6 mm² do zwykłych obwodów, a do ochrony przeciwprzepięciowej nawet 10 mm².

Czy można użyć gotowych grzebieni zamiast przewodów?

Tak, gotowe grzebienie (mostki) są wygodnym rozwiązaniem, zwłaszcza w domowych rozdzielnicach. Jednak przy większych obciążeniach indywidualnie dobrane przewody linkowe lub szyny miedziane mogą być lepszym wyborem.

Jakie są nowoczesne alternatywy dla tradycyjnych mostków?

Warto przyjrzeć się blokom rozdzielczym, szynom miedzianym (szczególnie w przemyśle) i złączkom listwowym. Pozwalają one na uproszczenie instalacji i poprawę organizacji przewodów.
